ПОЛУПРИЦЕП САМОСВАЛЬНЫЙ ЛОМОВОЗ BODEX 60-70 М³ NEW


Технические данные
Нагрузка на ССУ от 11 000 кг
Высота ССУ 1150/1300 мм
Полная масса 35 500/44 000 кг
Снаряженная масса 10 500 кг
Грузоподъемность 25 000/33 500 кг

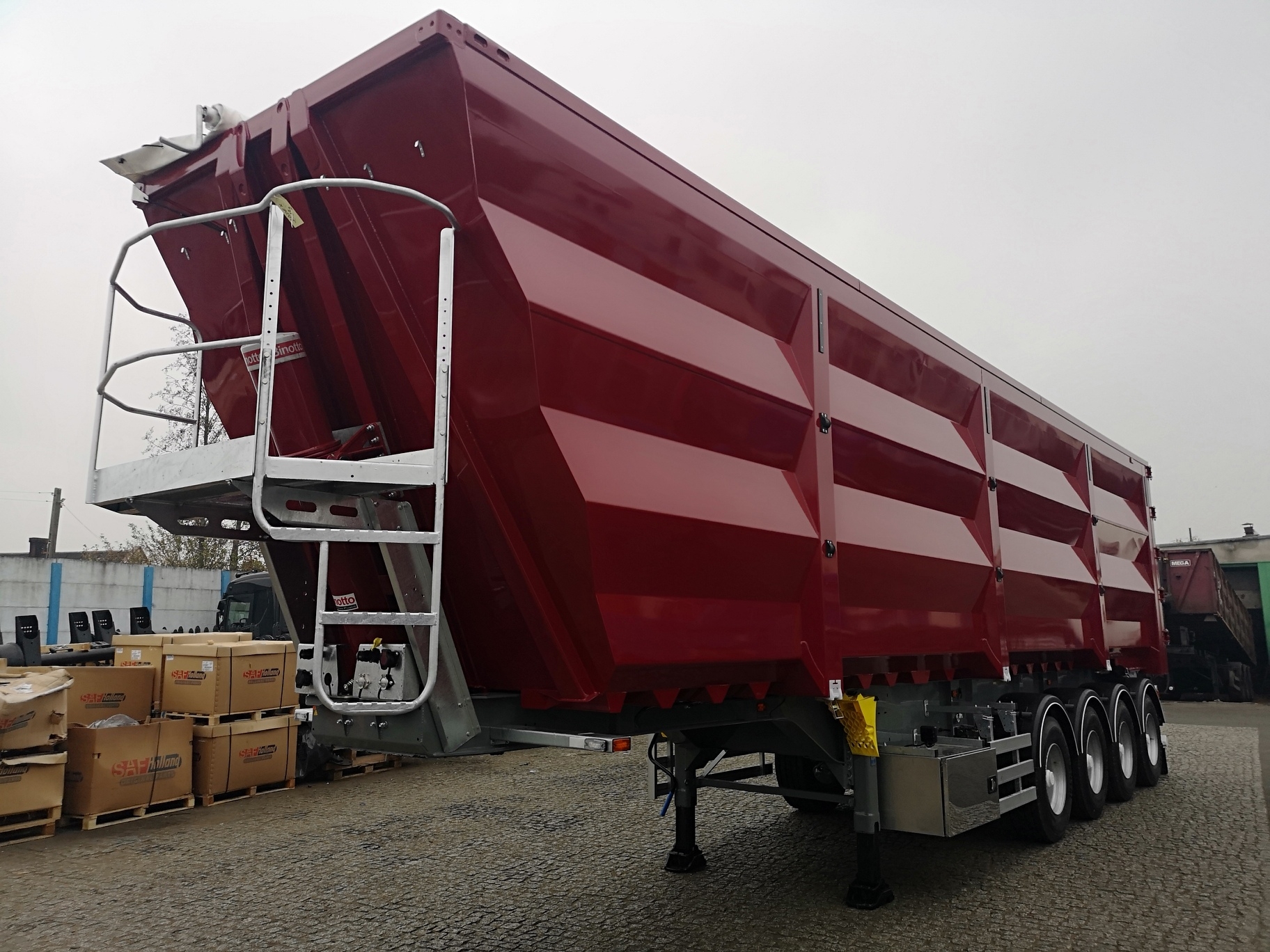

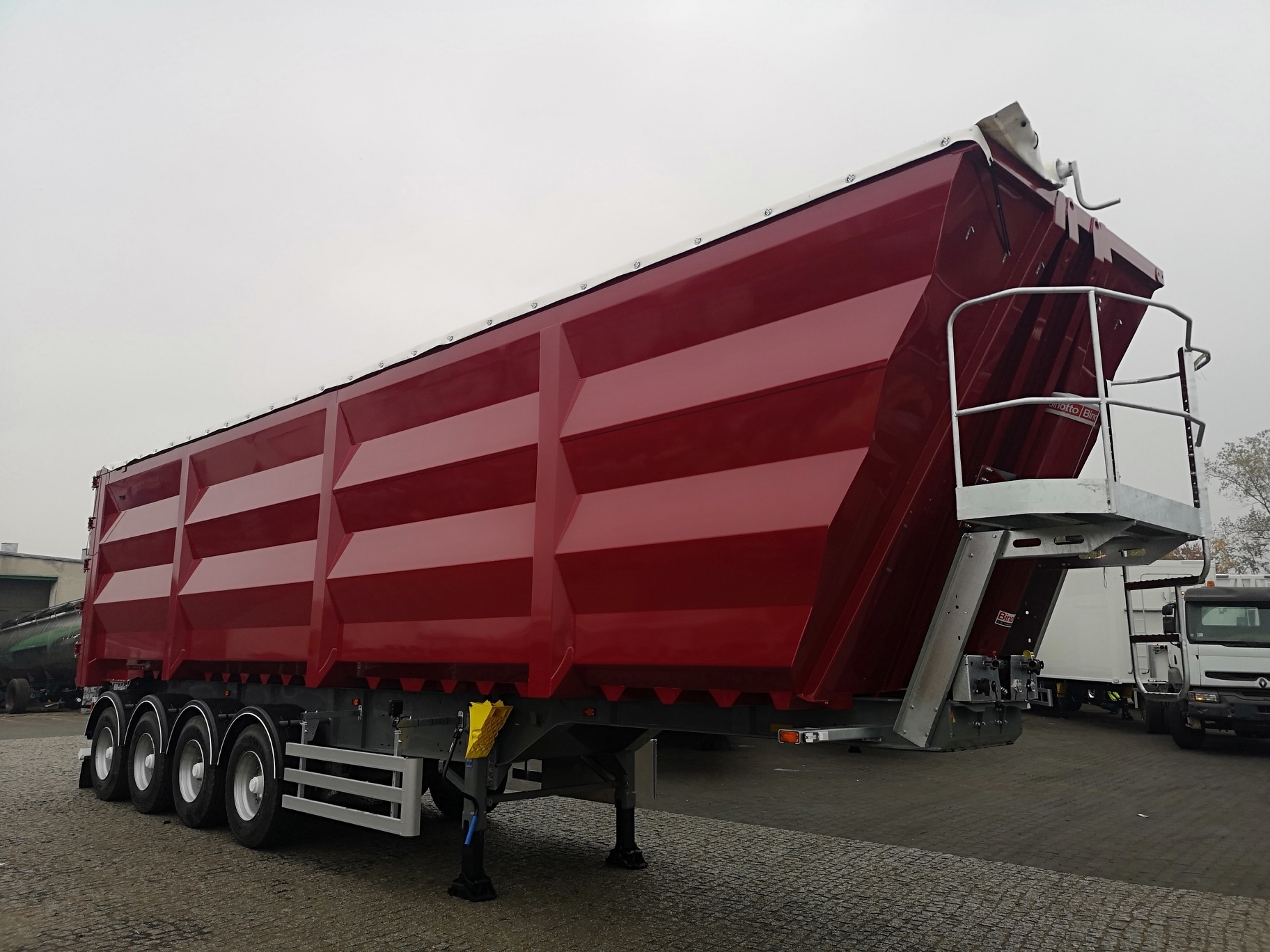

Четырехосный самосвальный полуприцеп BODEX с задней разгрузкой, предназначен для перевозки металлического лома.

Полуприцеп предназначен для эксплуатации с седельными тягачами с колесной формулой 6х2, 6х4, высотой седельно-сцепного устройства 1300 мм и нагрузкой на седельно-сцепное устройство не менее 17 000 кг.

Техническое описание

Кузов:

  • С фиксированными передним и боковыми бортами, на внешней стороне переднего борта помост со ступеньками;
  • Материал кузова – высокопрочная низколегированная сталь HARDOX 400;
  • Толщина днища – 5 мм, борт – 4 мм;
  • Кузов установлен на раме и фиксируется в транспортном положении;
  • Каркас кузова сварной, изготовлен из профилей, вместо поперечной балки для стяжки бортов используются цепи;
  • Задний борт прямой, распашной в пропорции 1 к 1, с резиновым уплотнителем;
  • Привод замка заднего борта механический;
  • Кузов оснащен сдвижным тентом.

Рама:

  • Усиленная из стали Qste-690, состоит из двух сварных продольных лонжеронов, соединенных между собой траверсами и балками толщина 12 мм;
  • Сцепное устройство – плита сцепки с 2” шкворнем JOST (Германия);
  • Опорное устройство двухдиапазонное телескопическое BPW (Германия) г/п 24 т с ручным односторонним приводом.

Шасси:

  • Ошиновка односкатная, количество колес 7 штук;
  • Шины Goodyear/Bridgestone/Continental, размерности 385/65 R22,5;
  • Оси SAF/BPW с нагрузками на оси 11/12 тонн;
  • Диски 11.75х22,5 стальные штампованные Lemmerz (Германия);
  • Полные подкрылки DOMAR (Италия) - 6 штук, задние с резиновыми брызговиками;
  • Корзина на 2 зап/колеса (в базе полуприцепа устанавливается дополнительный кронштейн для крепления запасного колеса тягача).

Подвеска:

  • Четырехосная пневморессорная (пневматическая на полуэллиптических усиленных рессорах, версия OFF-ROAD) производства SAF (Германия), с технической нагрузкой на ось 11 тонн и оригинальной гарантией производителя 1 год;
  • Первая ось оснащена 2-х сторонним подъемным механизмом «WABCO» (Германия);
  • Функция быстрого спуска воздуха из пневмобаллонов подвески при разгрузке полуприцепа.

Тормозная система:

  • Двухпроводная пневматическая с тормозными механизмами барабанного типа (420х200) с приводом на все колеса, рычаги разжимного кулака с автоматической регулировкой зазора WABCO (Германия);
  • Стояночный тормоз – пневматический с приводом от энергоаккумуляторов на две оси;
  • Антиблокировочная система тормозов EBS WABCO 4S/2M(Германия).

Гидроцилиндр:

  • Binotto 5-секционный 7 метровый с телескопическим гидроцилиндром с верхним креплением и грузоподъёмностью до 50 тонн обеспечивающего угол разгрузки до 45°. (Гарантия производителя 1 год).

Окраска:

  • Все стальные элементы перед лакировкой были дважды подвергнуты дробеструйной обработке, нанесение лака в лакировочной камере, применяются эмали фирмы PPG (Италия) с толщиной слоя 150-200 микрон, цвет по выбору заказчика по каталогу RAL, в цветовой гамме более 100 цветов, без доплаты за цвет, исключая цвета металлик.

Другое оборудование:

  • Заднее защитное устройство (противооткатный брус, складной) и боковое защитное устройство соответствуют ГОСТ Р 41.58-2001 (Правила ЕЭК ООН №58);
  • 2 клина с креплением (противооткатные башмаки);
  • Фиксатор транспортного положения кузова – замок Hi-Fix;
  • Манометр;

Дополнительное оснащение:

  • Ёмкость для воды;
  • Ящик для инструментов;
  • Вся металлическая фурнитура произведена фирмами Tosi и Sirit (Италия);

Все марки и параметры вышеуказанных узлов и агрегатов, марка и параметры тягача (высота ССУ, нагрузка на ССУ, расположение гидравлического бака и т.д.) уточняются дополнительно в обязательном порядке при заключении контракта.

Гарантийные обязательства: 12 месяцев со дня продажи.
