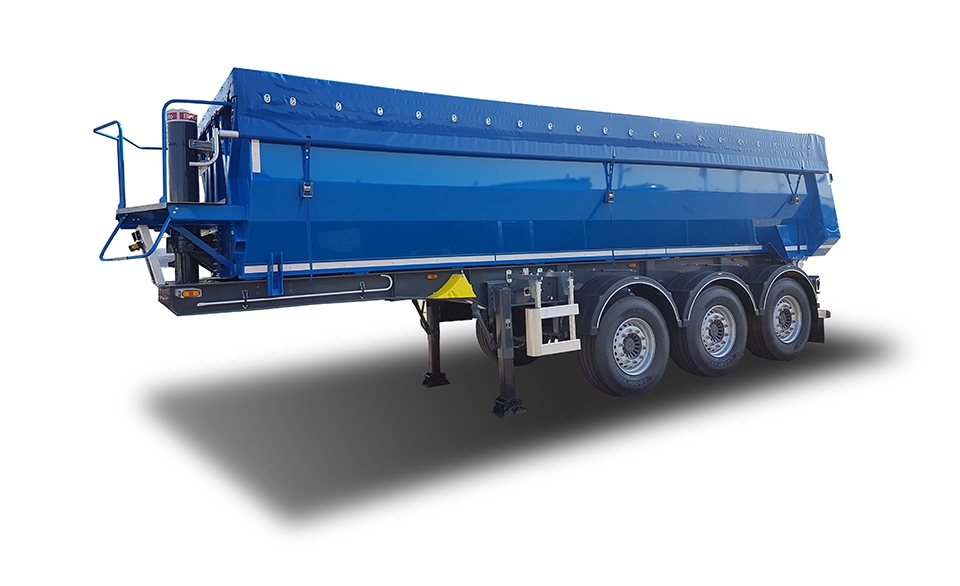

Самосвальный полуприцеп со стальным кузовом "Half-Pipe", V= 30 м3.







Технические данные
Нагрузка на ССУ  от 11 500 кг
Высота ССУ 1150мм -1300 мм
Полная масса 35 500 кг (доп. 44 000 кг)
Снаряженная масса 7 500 кг


«BODEX» V=30 м.куб. со стальным кузовом типа «Half-Pipe», модель KIS-3WS2.



Трехосный самосвальный полуприцеп BODEX V=30 м.куб. с задней разгрузкой, предназначен для перевозки сыпучих инертных материалов (песок, щебень, гравий, асфальт и т.д.).

Полуприцеп предназначен для эксплуатации с седельными тягачами с колесной формулой 4х2, 6х2, 6х4, высотой седельно-сцепного устройства 1150/1250 мм и нагрузкой на седельно-сцепное устройство не менее 11 000 кг.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

 Кузов:



  • С фиксированными передним и боковыми бортами, на внешней стороне переднего борта помост со ступеньками;
  • Материал кузова выполнен из высокопрочной стали марки Hardox 450 по одношовной технологии
  • Толщина днища – 4,5 мм, борт – 4,5 мм;
  • Кузов установлен на раме и фиксируется в транспортном положении;
  • Задний борт наклонный с верхней осью вращения, на двух шарнирах, с резиновым уплотнителем;
  • Привод замка заднего борта механический;
  • Кузов оснащен сдвижным тентом.

 Рама:

  • Усиленная из шведской стали RAEX, состоит из двух сварных продольных лонжеронов, соединенных между собой траверсами и балками;
  • Сцепное устройство – плита сцепки с  2” шкворнем JOST (Германия);
  • Опорное устройство двухдиапазонное телескопическое JOST (Германия) г/п 24 т с ручным односторонним приводом.

 Шасси:

  • Ошиновка односкатная, количество колес 7 штук;
  • Шины Continental HTR-2XL, размерности 385/65 R22,5;
  • Оси SAF с нагрузками на оси 11 тонн, передняя подъемная ось
  • Диски 11.75х22,5 стальные штампованные Lemmerz (Германия);
  • Полные подкрылки DOMAR (Италия) - 6 штук, задние с резиновыми брызговиками;
  • Корзина для запасного колеса.

 Подвеска:

  • Трехосная пневморессорная (пневматическая на полуэллиптических усиленных рессорах, версия OFF-ROAD) производства SAF (Германия), с технической нагрузкой на ось 11/12 тонн и оригинальной гарантией производителя 1 год;
  • Первая ось оснащена 2-х сторонним подъемным механизмом «WABCO» (Германия);
  • Функция быстрого спуска воздуха из пневмобаллонов подвески при разгрузке полуприцепа.

 Тормозная система:

  • Двухпроводная пневматическая с тормозными механизмами барабанного типа (420х200) с приводом на все колеса, рычаги разжимного кулака с автоматической регулировкой зазора WABCO (Германия);
  • Стояночный тормоз – пневматический с приводом от энергоаккумуляторов на две оси;
  • Антиблокировочная система тормозов EBS WABCO 4S/2M(Германия).

 Гидроцилиндр:



  • Binotto 5-секционный 7 метровый с телескопическим гидроцилиндром с верхним креплением и  грузоподъёмностью до 50 тонн обеспечивающего угол разгрузки до 45°. (Гарантия производителя 1 год).

 Окраска:

  • Все стальные элементы перед лакировкой были дважды подвергнуты дробеструйной обработке, нанесение лака в лакировочной камере, применяются эмали  фирмы PPG (Италия) с толщиной слоя 150-200 микрон, цвет по выбору заказчика по каталогу RAL завода- изготовителя- без доплаты,  исключая цвета металлик.

 Другое оборудование:

  • Заднее защитное устройство (противооткатный брус, складной) и боковое защитное устройство соответствуют ГОСТ Р 41.58-2001 (Правила ЕЭК ООН №58);
  • 2 клина с креплением (противооткатные башмаки);
  • Фиксатор транспортного положения кузова – замок Hi-Fix;

 Дополнительное оснащение:

  • Ёмкость для воды,
  • Ящик для инструментов,
  • Манометр;
  • Вся металлическая фурнитура произведена фирмами Tosi и Sirit (Италия).

Требования к тягачу Заказчика:

Тягач Заказчика должен быть гидрофицирован по однопроводной схеме, включающей в себя:

- гидробак объемом не менее 120 литров,

- предохранительный клапан, отрегулированный на 180 bar,

- подъемная система с гидравлическим мотором состоит из насоса низкого давления импортного производства максимальное рабочее давление 180 bar, со шлангом и сцеплением,

- ответная часть гидравлического шланга соединяется с муфтой диаметром 2".

Все марки и параметры вышеуказанных узлов и агрегатов, марка и параметры тягача (высота ССУ, нагрузка на ССУ,

расположение гидравлического бака и т.д.) уточняются дополнительно в обязательном порядке при заключении контракта.

Гарантийные обязательства: 12 месяцев со дня продажи.

Срок поставки: 25 рабочих дней

Условия оплаты:

  • Условия оплаты: 10% предоплата, 90% по факту прихода техники на склад продавца. Вся оплата производится в рублях по текущему курсу ЦБ РФ на момент оплаты.
